Les produits Multiplus sont les Convertisseurs/Chargeurs du fabricant Victron Energy. De nombreux projets utilise ces systèmes de conversions en complément de nos batteries pour obtenir un système fonctionnel.
¶ I - Les modèles Multiplus
Voici une liste des modèles Multiplus disponible en septembre 2022 sur le site officiel de Victron Energy.
¶ a. Multiplus 500VA - 1600VA
Ce modèle est disponible pour des batteries 12V/24V/48V pour des puissances de conversion de 500VA/800VA/1200VA/1600VA/2000VA. La tension de sortie AC est de *230V/50Hz.
Ce modèle intègre un convertisseur sinusoïdal puissant, un chargeur sophistiquer à technologie de charge adaptative et un commutateur de transfert CA ultra rapide. En plus de ces fonctionalités de base ce modèle propose les fonctionalités avancées suivantes :
- Fonctionnement en parallèle et en triphasé
- PowerControl
- PowerAssist
- Charge adaptative en quatre étapes et chargement de deux bancs de batterie
- Forte puissance de démarrage
- Mode recherche
- Relais programmable
- On/Off à distance
- Configuration, suivi et contrôle du système sur site
- Configuration et supervision à distance.
¶ b. Multiplus
¶ i. Versions 120A/60Hz
Ce modèle est disponible en 12V/24V pour des puissance AC de 2kVA/3kVA. La tension de sortie de ces modèles est de 120V/60Hz.
En plus de ces fonctionalités de base de convertisseur/chargeur et de transfert de charge CA, ces modèles proposes les fonctionalités annexes suivantes :
- Deux sorties CA
- Fonctionnement en parallèle jusqu'a 6 unités
- Fonctionnement en triphasé possible
- Option demi-phase
- PowerControl
- PowerAssist
- Charge adaptative en quatre étapes et chargement de deux bancs batterie
¶ ii. Versions 230A/50Hz
Ce modèle est disponible en plusieurs versions :
- 800VA : Avec des batteries de 12V/24V.
- 1200VA : Avec des batteries de 12V/24V.
- 1600VA : Avec des batteries de 12V/24V.
- 2000VA : Avec des batteries de 12V/24V.
- 3000VA : Avec des batteries de 12V/24V/48V.
- 5000VA : Avec des batteries de 24V/48V.
Ces modèles fonctionnent avec une tension réseau de 230VAC/50Hz.
En plus de ces fonctionalités de base de convertisseur/chargeur et de transfert de charge CA, ces modèles proposes les fonctionalités annexes suivantes :
- Deux sorties CA
- Fonctionnement en parallèle jusqu'a 6 unités
- Fonctionnement en triphasé possible
- PowerControl
- PowerAssist
- Suivi et contrôle sur site
- Suivi et contrôle à distance
- Configuration à distance
¶ c. Multiplus 2000VA
Ce modèle est disponible en plusieurs versions adaptées pour des batteries 12V/24V/48V pour une puissance unitaire de 2kVA. Ces modèles fonctionnent avec une tension de résau AC de 120VAC/60Hz.
En plus de ces fonctionalités de base de convertisseur/chargeur et de transfert de charge CA, ces modèles proposes les fonctionalités annexes suivantes :
- Fonctionnement en parallèle et triphasé
- PowerControl
- PowerAssist
- Charge adaptative en quatre étapes et chargement de deux bancs de batterie
- Forte puissance de démarrage
- Mode Recherche
- Relais programmable
- On/Off à distance / Chargeur On
- Configuration, suivi et contrôle du système sur site
- Configuration et supervision à distance
¶ d. Multiplus-II 2x 120V
Ce modèle est disponible en deux versions de 3kVA compatible avec des batteries de 12V et 24V. Ces modèles fonctionnent avec une tension réseau de 120VAC/60Hz.
Ce modèle possède les fonctionnalités suivantes :
- Entrée et sortie de 120AC/240VAC ou entrée et sortie de 120V (toujours sortie de 120V en mode onduleur).
- PowerControl et PowerAssist
- Deux sorties CA
- Puissance démultipliée grâce au fonctionnement en parallèle et en triphasé
- Configuration, suivi et contrôle du système sur site
- Configuration et supervision à distance
¶ e. Multiplus-II 230V
Ce modèle est le modèle le plus utilisé dans nos projets jusqu'à présent. Par concéquent nous allons plus détailler l'ensemble de ces fonctionalités et caractéristiques.
Ce modèle existe en plusieurs versions :
- 3000VA : Compatible avec des batteries 12V/24V/48V
- 5000VA : Compatible avec des batteries 24V/48V
- 8000VA : Compatible avec des batteries 48V
- 10000VA : Compatible avec des batteries 48V
- 15000VA : Compatible avec des batteries 48V
Tous ces modèles fonctionnent avec un réseau 230VAC/50Hz. En plus des fonctionalités classiques d'onduleur/chargeur et de transfert de charge CA, ces modèles possèdent les fonctionalités suivantes :
- Fonctionalité ESS (Energy Storage System)
- PowerControl et PowerAssist
- Energie solaire
- Deux sorties CA
- Fonctionnement en parallèle et en triphasé
- Configuration, suivi et contrôle du système sur site
- Configuration et supervision à distance
¶ i. Exemple d'applications

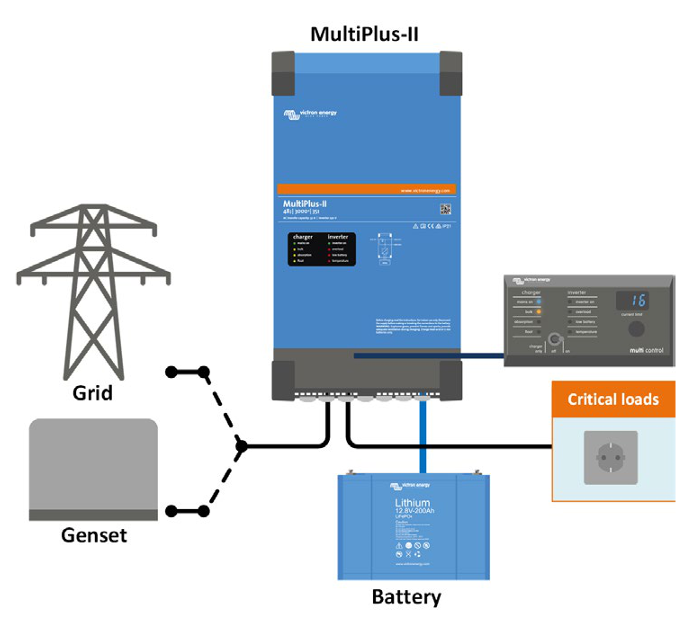

- Application marine standard, mobile ou hors réseau
Description :
Les charges qui doivent être éteintes lorsque la puissance d'entrée CA n'est pas disponible peuvent être raccordées à une deuxième sortie. Ces charges seront prises en compte par les fonctions PowerControl et PowerAssist afin de limiter le courant d'entrée CA selon une valeur sûre si une puissance CA est disponible.

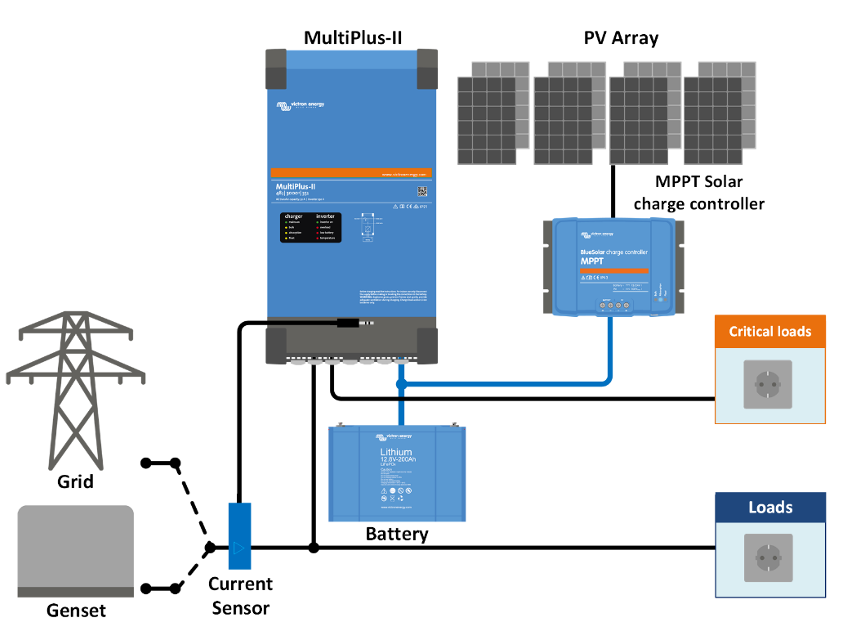

- Topologie parallèle au réseau avec le contrôleur de charge solaire MPPT
Description :
Le Multiplus-II utilisera des données provenant de la sonde de courant CA ou de wattmètre afin d'oprimiser l'autoconsommation et, le cas échéant, éviter les renvois d'énergie vers le réseau. En cas d'interruption de courant, le Multiplus-II continura à alimenter les charges cruciales.
¶ ii. Spécifications techniques
L'ensemble des données techniques sont disponible à ce lien.
Le tableau ci-dessous reprend les informations les plus essentielles.
| Multiplus-II 230V | 12/3000 - 24/3000 - 48/3000 | 24/5000 - 48/5000 | 48/8000 | 48/10000 | 48/15000 |
| PowerControl/PowerAssist | Oui | ||||
| Commutateur de transfert | 32A | 50A | 100A | 100A | 100A |
| Courant d'entrée CA maximal | 32A | 50A | 100A | 100A | 100A |
| CONVERTISSEUR | |||||
| Plage de tension d'entrée CC | 12V : 9.5V-17V - 24V : 19V-33V - 48V : 38V-66V | ||||
| Puissance de sortie continue à 25°C | 2400 W | 4000 W | 6400 W | 8000 W | 12000 W |
| Puissance de sortie continue à 40°C | 2200 W | 3700 W | 5500 W | 7000 W | 10000 W |
| Puissance de sortie continue à 65°C | 1700 W | 3000 W | 4000 W | 6000 W | 7000 W |
| Consommation à vide | 13W/13W/12W | 18W | 29W | 38W | 55W |
| CHARGEUR | |||||
| Tension d'absorption | 14.4/28.8/57.6 V | ||||
| Tension de Float | 13.8/27.6/55.2 V | ||||
| Tension du mode stockage | 13.2/26.4/52.8 V | ||||
| Courant maximal de charge de batterie (Mode CC) | 120/70/35 A | 120/70 A | 110 A | 140 A | 200 A |
| Informations générales | |||||
| Plage de température de fonctionnement | -40°C à 65°C | ||||
| Plage d'humidité | max 95% | ||||
| Indice de protection | IP22 | ||||
| Raccordement batterie | 2 x Ecrous M8 | 4 x Ecrous M8 | |||
| Connexion 230 VCA | Bornier à vis 13mm² (6AWG) | Boulons M6 | |||
| Poids | 19 Kg | 30 Kg | 42 Kg | 49 Kg | 80 Kg |
| Dimensions | 546x275x147/499x268x141/499x268x141 | 607x330x149/565x320x149 | 642x363x206 | 677x363x206 | 810x405x217 |
¶ f. Multiplus-II GX
Les Multiplus-II GX sont des Multiplus-II 230VAC intégrant en plus un dispositif GX avec un écran de 2x16 caractères. Il est disponible pour des batteries ayant des tensions de 24V offrant sur cette tension une puissance de 3kVA et des batteries ayant des tensions de 48V offrant sur cette tension des puissances de 3kVA et 5kVA.
Le dispositif GX permet d'apporter de nouvelles fonctionalités qui sont les suivantes :
- Ecran et Wifi
- Interface BMS-CAN
- Un port USB
- Un port Ethernet
- Un port VE.Direct
¶ II - Utilisation du Multiplus-II 230VAC
¶ a. Présentation des connexions

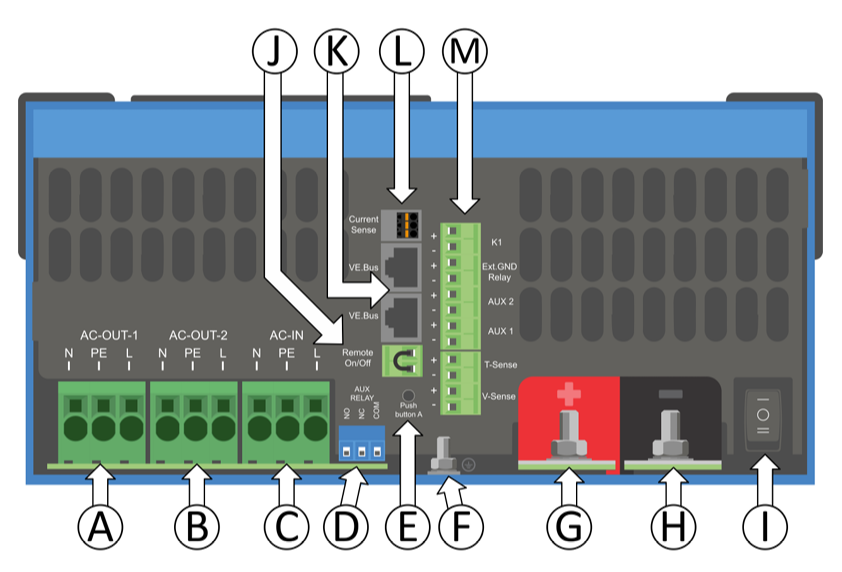

Les différentes connexions possible avec ce modèle s'effectues sur la partie inférieure de l'appareil. Pour avoir accès à cette interface il est nécéssaire d'enlevé le capôt de protection en enlevant les deux vis permettant de le fixer au reste de l'appareil.
| Item | Description |
|---|---|
| A | Connexion du consommateur, AC-out-1. De gauche à droite "N" (Neutre),"PE" (Terre Neutre),"L" (Phase) |
| B | Connexion du consommateur, AC-out-2. De gauche à droite "N" (Neutre),"PE" (Terre Neutre),"L" (Phase) |
| C | Entrée CA : de gauche à droite : "N" (Neutre),"PE" (Terre Neutre),"L" (Phase) |
| D | Contact alarme : de gauche à droite NC, NO, COM |
| E | Bouton-poussoir A - Pour lancer un démarrage sans assistants. |
| F | Connexion primaire à la terre avec boulon M6 (PE) |
| G | Connexion positive de batterie M8 |
| H | Connexion négative de batterie M8 |
| I | Interrupteur : 1=ON, 0=OFF, // = Chargeur Uniquement |
| J | Connecteur pour Interrupteur à distance : court-circuiter pour allumer ("On") |
| K | 2 x Connecteur RJ45 VE-BUS pour commande à distance et/ou donctionnement en parallèle/triphasé |
| L | Sonde de courant externe, pour raccorder la sonde de courant, retirez le pont de câbles entre les bornes INT et COM, raccordez le fil rouge de la sonde à la borne EXT et raccordez le fil blanc de la sonde à la borne COM. |
| M | Bornes de haut en bas : 1. 12V 100mA - 2. Contact de relais programmable K1 collecteur ouvert 70V 100mA - 3. Relai de terre externe + - 4. Relai de terre externe - - 5. Entrée auxiliaire 1+ - 6. Entrée auxiliaire 1- - 7. Entrée auxiliaire 2+ - 8. Entrée auxiliaire 2- - 9. Sonde de température + - 10. Sonde de température - - 11. Sonde de tension de batterie + - 12. Sonde de tension batterie - |

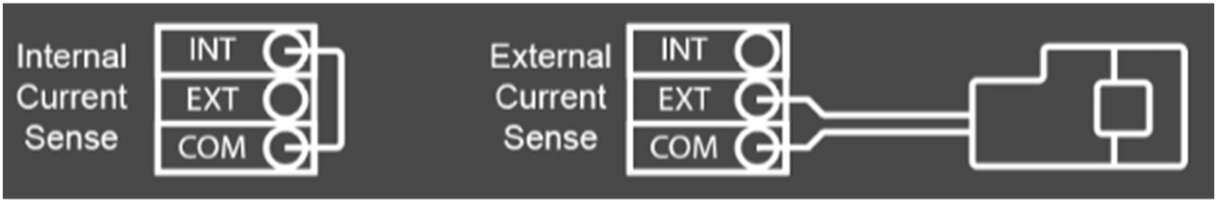

Connection de la sonde de courant externe
¶ b. Présentation de l'interface Homme/Machine
L'interface Homme/Machine des Multiplus-II est composées de 8 Leds réparties équitablement entre les fonction Chargeur et Convertisseur. Ainsi quatre Leds sont utilisées pour fournir des informations sur le fonctionnement du chargeur et 4 sont utilisées pour fournir des informations sur le fonctionnement du convertisseur. La description (de haut en bas) est donné par la liste suivante :
Pour le chargeur :
- Mains ON
- Bulk
- Absorption
- Float
Pour le convertisseur :
- Inverter ON
- Overload
- Low battery
- Temperature
Le détail des indications pouvant être transmissent à travers ces LED sont décrite à la page 7 du manuel d'utilisation du Multiplus-II disponible à ce lien.
Une version régulièrement mise à jour des ces indications est également disponible sur l'application mobile Victron Toolkit téléchargeable en suivant ce lien
¶ c. Description des fonctionalités principales
- Commutation automatique et permanente
Dans le cas d'une panne d'alimentation ou lorsque le générateur est arrêté, le MULTIPLUS-II bascule automatiquement en mode convertisseur et reprend ainsi l'alimentation des appareils connectés. Ce transfert est effectué rapidement de façon à ne pas perturber le fonctionnement des appareils électroniques sensible aux variations d'alimentation. Cela fait du MULTIPLUS-II une partie prenante d'un système UPS (Système d'alimentation sans interruption) ce qui le rend parfaitement adapté aux systèmes d'alimentation de secours adapté aux applications industrielles et de télécommunications.
- Deux sorties CA
En plus de la sortie fonctionnant sans interruption (AC-Out-1), une sortie auxiliaire (AC-Out-2) est disponible et elle déconnecte sa charge en cas de fonctionnement de l'installation sur batterie.
- Configuration triphasé
Trois unités peuvent être configurées pour une sortie triphasée. Jusqu'a 6 ensembles de trois unités peuvent être connectés en parallèle.
- PowerControl : Utilisation maximale de la puissance CA limitée.
Le Multiplus-II peut fournir une puissance de charge énorme. Cela implique une demande importante d'energie en provenance du secteur CA. Une puissance maximale peut être définie, le Multiplus-II prend alors en compte les autres utilisateurs et se sert uniquement de l'exédent pour la recharge des batteries.
- Power Assist : Utilisation étendue de votre générateur et de votre courant de quai : fonction de co-alimentation du Multiplus-II.
Cette fonctionalité permet de compléter la fonction de PowerControl. Elle permet au Multiplus-II de compléter la capacité de la source alternative. Lorsque la puissance de pointe n'est souvent requise que pendant une période limité, le Multiplus-II s'assurera qu'une alimentation secteur ou un générateur CA insuffisant est immédiatement compensé par la batterie. Lorsque la demande diminue, l'excédent de puissance sera utilisé pour recharger les batteries.
- Relais programmable
Le Multiplus-II est équipé d'un relais programmable qui peut être programmé et utilisé par l'utilisateur pour difféfrentes applications comme par exemple l'allumage d'un générateur.
- Transformateur de courant externe
En option, ce transformateur de courant permet une mesure plus précise du courant sur la ligne d'entrée CA. Cette mesure est ensuite utilisée pour les fonctions PowerControl et PowerAssist.
¶ III - Installation
Ce paragraphe reprend les informations essentielles concernant l'installation des Multiplus-II dans le manuel d'utilisation fournis par Victron.
¶ a. Emplacement
Le produit doit être installé dans un endroit sec et bien ventillé, aussi près que possible des batteries. Il est important de conserver un espace d'au moins 10 cm autour de l'appareil pour son refroidissement.
Il est également conseillé de ne jamais installer de Multiplus-II directement au dessus des batteries.
Le Multiplus-II peut être fixé au mur. Une surface robuste, adaptée au poids et aux dimensions du produit, doit être utilisée. Pour le montage, un crochet et deux orifices sont disposés à l'arrière du boîtier.
¶ b. Câblage de la batterie
Il est important de conserver une distance minimale entre les Multiplus-II et les batteries afin d'éviter le plus que possible les pertes de tension dans les câbles.
Pour bénéficier de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries possédant une capacité de stockage suffisante et des câbles de section adaptées au courant d'utilisation. Les câbles CC doivent être en cuivre et présenter une valeur nominale de température de 90°C.
Procédure à suivre :
Utilisez si possible des outils isolé pour éviter tout court-circuit de la batterie. Le couple de serrage recommandé est de 12Nm (écrou M8)
- Desserez les deux vis au boîtier et retirez le panneau de service
- Connectez les câbles de la batterie
- Serrez correctement les boulons pour éviter la résistance au contact
- Installez d'abord le connecteur, puis la rondelle plate, la rondelle autobloquante et enfin l'écrou. Serrez correctement les boulons pour éviter la résistance au contact
¶ c. Branchement des lignes CA
Un tourne vis plat est nécessaire pour travailler sur les blocs de jonction CA montés sur ressort. Il est important de ne pas inverser, lors du montage, les fils du neutre et de la phase.
Le câble secteur ou du quai doit être raccordé au Multiplus à l'aide d'un câble possédant trois fils en cuivre pouvant fonctionner à une température de 90°C.
Le tableau ci-dessous donne des informations pour le dimensionnement des éléments devant être installé sur le réseau CA :
| AC-In | AC-Out-1 | AC-Out-2 | |
| Courant nominal | 50A | 75A | 32A |
| Fusible ou disjoncteur recommandé | 50A | 75A | 32A |
| Calibre minimal du câble | AWG 6 | AWG 6 | AWG 10 |
| Long de broche de virole / Long de dénudage du câble | 18 mm | 18 mm | 18 mm |
Le convertisseur incorpore un transformateur d'isolation de fréquence du secteur. Il permet d'éviter d'avoir du courant CC sur un des ports CA. Par conséquent, un RDC (Residual Current Device) de type A peut être utilisé.
Un RDC est un élément de sécurité qui permet de couper le courant dans un délais compris entre 10ms et 50 ms si un défaut électrique est détecté sur la ligne de puissance. Il est conçu pour protéger contre les risques d'électrocution et les départ de feu liés à un défaut de terre. Pour plus d'informations sur les RCD vous pouvez consulter ce lien
- AC-in :
Le câble d'entrée CA peut être directement raccordé directement au bornier AC-in.
L'entrée CA doit être protégée par un fusible ou un disjoncteur magnétique de 50A ou moins, et la section des câbles doit être dimensionnée en conséquence. Si la valeur nominale de la puissance d'entrée CA est inférieure, le fusible ou le disjoncteur magnétique doit être calibré en conséquence.
- AC-Out-1 :
Le câble de sortie CA peut être raccordé directement au bornier "AC-out". Grâce à la fonction PowerAssist, le Multiplus peut ajouter à la sortie L1 une puissance pouvant aller jusqu'a 3kVA lors des périodes de forte demande de puissance. Avec un courant d'entrée de 50A cela signifie que la sortie peut alimenter jusqu'a 75A. Un disjoncteur de fuite à la terre et un fusible ou un coupe-circuit destiné à supporter la charge attendue, doivent être inclus en série avec la sortie, et la section du câble doit être dimensionnée en conséquence.
- AC-Out-2 :
Une seconde sortie est disponible pour déconnecter sa charge en cas de fonctionnement de la batterie. Sur ces bornes, l'équipement connecté ne peut fonctionner que si la tension CA est disponible sur AC-IN. Toutes les charges connectées sur cette ligne sont automatiquement déconnectées dès que le Multiplus-II passe dans un fonctionnement sur batterie.
Après le retour de la tension sur AC-IN les charges sur AC-OUT-2 se recconecterons après un délais d'environ 2 minutes.
¶ d. Connexions en option
-
Contrôle à distance
-
Relais programmable
-
Sonde de tension
-
Sonde de température
-
Connexion en parallèle
-
Fonctionnement en phase divisée et triphasé
¶ IV - Configuration
¶ a. Configuration standard : prêt à l'emploi
A la livraison, le Multiplus-II est réglé sur les vesteurs d'usine standard. En général, ces réglages sont adaptés au fonctionnement d'un seuil appareil.
- Configuration d'usine du Multiplus-II 3kVA 120V
